Na zabezpečenie presnosti prevodov triedy 5 podľa normy ISO (modul 0.1-5.0) využívame japonský stroj na oddeľovanie prevodov Kašifuji KPS30. Drôtové-rezacie stroje Seibu M50B a viacosové obrábacie centrá (až 2100 x 1060) dosahujú ultra{12}}zrkadlové povrchy (±0,002 mm). Veľké-odlievacie zariadenia podporujú rozmery obrábania až do 3800 x 1500 x 1200 (s voľnou toleranciou ±0,03 mm). Na základe tohto základu vyvíjame základné produkty, ako sú vačkové indexery (prispôsobiteľné na ±15 oblúkových sekúnd), duté otočné stoly (prispôsobiteľné na menej ako alebo rovné 10 oblúkových sekúnd), planétové reduktory (P0 menšie alebo rovné 1 oblúkovej minúte) a prevody s tenznými vlnami (prispôsobiteľné na menej alebo rovné 5 oblúkových sekúnd). Tieto produkty poskytujú stabilné a spoľahlivé presné prenosové riešenia pre výrobcov zariadení, továrne koncových používateľov a zariadenia na balenie a spracovanie tabaku.

Väčšina zubov harmonického reduktora Hansheng je nepretržite v zábere, jeho prezývka sa tiež nazýva prevod s deformačnými vlnami, pričom dve záberové zóny sú od seba vzdialené 180 stupňov. To znamená, že účinky chýb výšky tónu a nahromadených chýb výšky tónu na presnosť otáčania sa vyrušia, čím sa zabezpečí vysoká presnosť polohy a otáčania.

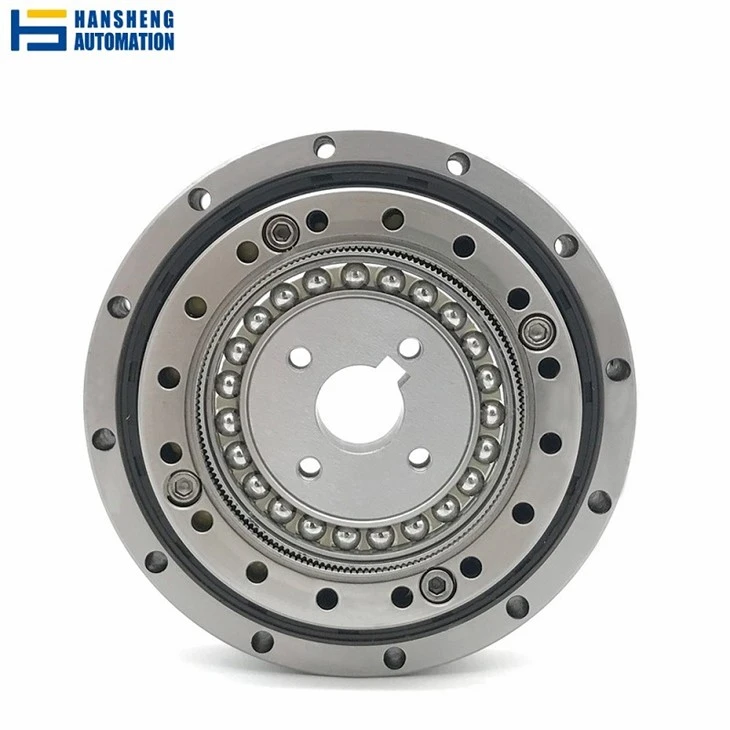

Hansheng ponúka štyri typy harmonických reduktorov radu SHF, prvý je vretenovo nastaviteľný typ (SHF-I), druhý je dutý (SHF-II), tretí je integrovaný typ (SHF-III). Posledným je šachtový-typ vstupu (SHF-IV), ktorý dokáže uspokojiť rôzne potreby a aplikácie zákazníkov. Typ s nastaviteľným vretenom (SHF{7}}I) sa vyznačuje kompaktnosťou, vysokou kapacitou krútiaceho momentu a vysokou tuhosťou a generátor tvaru vlny automaticky nastavuje vreteno pre jednoduché použitie. Dutý typ (SHF-II) sa vyznačuje kompaktnosťou, vysokým krútiacim momentom, tuhosťou a štruktúrou so stredovým otvorom s veľkým priemerom{10}}. Integrovaný typ (SHF{12}}III) sa vyznačuje kompaktným dizajnom, vysokou kapacitou krútiaceho momentu, vysokou tuhosťou a typom integrácie v rovine generátora vĺn. Typ vstupu hriadeľa (SHF{14}}IV) sa vyznačuje kompaktným dizajnom, vysokou kapacitou krútiaceho momentu, vysokou tuhosťou a koaxiálnym vstupom a výstupom.

Typ s nastaviteľným vretenom SHF-I	Prídel	Menovitý krútiaci moment na vstupe 2000 ot./min (Nm)	Povolený maximálny krútiaci moment pri štarte a zastavení (Nm)	Maximálna hodnota priemerného zaťažovacieho momentu (Nm)	Okamžitý povolený maximálny krútiaci moment (Nm)	Povolená najvyššia vstupná rýchlosť (r/min)	Povolená priemerná vstupná rýchlosť (r/min)	Vôľa oblúka sek	Hodina života dizajnu
SHF-14-I	30	3.8	8.6	7.8	16	8000	3500	Menšie alebo rovné 20	10000
	50	5.1	17	6.6	33			Menšie alebo rovné 20	10000
	80	7.4	22	10.5	45			Menšie alebo rovné 10	15000
	100	7.4	27	10.5	51			Menšie alebo rovné 10	15000
SHF-17-I	30	8.4	15.2	11.5	29	7000	3500	Menšie alebo rovné 20	10000
	50	15.2	32	25	66			Menšie alebo rovné 20	10000
	80	21	41	26	83			Menšie alebo rovné 10	15000
	100	23	52	38	108			Menšie alebo rovné 10	10000
SHF-20-I	30	14	26	19	48	6000	3500	Menšie alebo rovné 20	10000
	50	24	53	32	93			Menšie alebo rovné 20	10000
	80	32	70	45	121			Menšie alebo rovné 10	15000
	100	38	78	47	140			Menšie alebo rovné 10	15000
	120	38	83	47	140			Menšie alebo rovné 10	15000
SHF-25-I	30	26	48	36	90	5500	3500	Menšie alebo rovné 20	10000
	50	37	93	52	177			Menšie alebo rovné 20	10000
	80	60	130	83	242			Menšie alebo rovné 10	15000
	100	64	149	103	270			Menšie alebo rovné 10	15000
	120	64	159	103	289			Menšie alebo rovné 10	15000
	160	64	167	103	298			Menšie alebo rovné 10	15000
SHF-32-I	50	72	205	103	363	4500	3500	Menšie alebo rovné 20	10000
	80	112	289	159	540			Menšie alebo rovné 10	15000
	100	130	325	208	635			Menšie alebo rovné 10	15000
	120	130	335	205	652			Menšie alebo rovné 10	15000

Dutý typ SHF-II	Prídel	Menovitý krútiaci moment na vstupe 2000 ot./min (Nm)	Povolený maximálny krútiaci moment pri štarte a zastavení (Nm)	Maximálna hodnota priemerného zaťažovacieho momentu (Nm)	Okamžitý povolený maximálny krútiaci moment (Nm)	Povolená najvyššia vstupná rýchlosť (r/min)	Povolená priemerná vstupná rýchlosť (r/min)	Vôľa oblúka sek	Hodina života dizajnu
SHF-14-II	30	3.8	8.6	7.8	16	8000	3500	Menšie alebo rovné 20	10000
	50	5.1	17	6.6	33			Menšie alebo rovné 20	10000
	80	7.4	22	10.5	45			Menšie alebo rovné 10	15000
	100	7.4	27	10.5	51			Menšie alebo rovné 10	15000
SHF-17-II	30	8.4	15.2	11.5	29	7000	3500	Menšie alebo rovné 20	10000
	50	15.2	32	25	66			Menšie alebo rovné 20	10000
	80	21	41	26	83			Menšie alebo rovné 10	15000
	100	23	52	38	108			Menšie alebo rovné 10	10000
SHF-20-II	30	14	26	19	48	6000	3500	Menšie alebo rovné 20	10000
	50	24	53	32	93			Menšie alebo rovné 20	10000
	80	32	70	45	121			Menšie alebo rovné 10	15000
	100	38	78	47	140			Menšie alebo rovné 10	15000
	120	38	83	47	140			Menšie alebo rovné 10	15000
SHF-25-II	30	26	48	36	90	5500	3500	Menšie alebo rovné 20	10000
	50	37	93	52	177			Menšie alebo rovné 20	10000
	80	60	130	83	242			Menšie alebo rovné 10	15000
	100	64	149	103	270			Menšie alebo rovné 10	15000
	120	64	159	103	289			Menšie alebo rovné 10	15000
	160	64	167	103	298			Menšie alebo rovné 10	15000
SHF-32-II	50	72	205	103	363	4500	3500	Menšie alebo rovné 20	10000
	80	112	289	159	540			Menšie alebo rovné 10	15000
	100	130	325	208	635			Menšie alebo rovné 10	15000
	120	130	335	205	652			Menšie alebo rovné 10	15000

Integrovaný typ SHF-III	Prídel	Menovitý krútiaci moment na vstupe 2000 ot./min (Nm)	Povolený maximálny krútiaci moment pri štarte a zastavení (Nm)	Maximálna hodnota priemerného zaťažovacieho momentu (Nm)	Okamžitý povolený maximálny krútiaci moment (Nm)	Povolená najvyššia vstupná rýchlosť (r/min)	Povolená priemerná vstupná rýchlosť (r/min)	Vôľa oblúka sek	Hodina života dizajnu
SHF-14-III	30	3.8	8.6	7.8	16	8000	3500	Menšie alebo rovné 20	10000
	50	5.1	17	6.6	33			Menšie alebo rovné 20	10000
	80	7.4	22	10.5	45			Menšie alebo rovné 10	15000
	100	7.4	27	10.5	51			Menšie alebo rovné 10	15000
SHF-17-III	30	8.4	15.2	11.5	29	7000	3500	Menšie alebo rovné 20	10000
	50	15.2	32	25	66			Menšie alebo rovné 20	10000
	80	21	41	26	83			Menšie alebo rovné 10	15000
	100	23	52	38	108			Menšie alebo rovné 10	10000
SHF-20-III	30	14	26	19	48	6000	3500	Menšie alebo rovné 20	10000
	50	24	53	32	93			Menšie alebo rovné 20	10000
	80	32	70	45	121			Menšie alebo rovné 10	15000
	100	38	78	47	140			Menšie alebo rovné 10	15000
	120	38	83	47	140			Menšie alebo rovné 10	15000
SHF-25-III	30	26	48	36	90	5500	3500	Menšie alebo rovné 20	10000
	50	37	93	52	177			Menšie alebo rovné 20	10000
	80	60	130	83	242			Menšie alebo rovné 10	15000
	100	64	149	103	270			Menšie alebo rovné 10	15000
	120	64	159	103	289			Menšie alebo rovné 10	15000
	160	64	167	103	298			Menšie alebo rovné 10	15000
SHF-32-III	50	72	205	103	363	4500	3500	Menšie alebo rovné 20	10000
	80	112	289	159	540			Menšie alebo rovné 10	15000
	100	130	325	208	635			Menšie alebo rovné 10	15000
	120	130	335	205	652			Menšie alebo rovné 10	15000

Typ vstupu hriadeľa SHF-IV	Prídel	Menovitý krútiaci moment na vstupe 2000 ot./min (Nm)	Povolený maximálny krútiaci moment pri štarte a zastavení (Nm)	Maximálna hodnota priemerného zaťažovacieho momentu (Nm)	Okamžitý povolený maximálny krútiaci moment (Nm)	Povolená najvyššia vstupná rýchlosť (r/min)	Povolená priemerná vstupná rýchlosť (r/min)	Vôľa oblúka sek	Hodina života dizajnu
SHF-14-IV	30	3.8	8.6	7.8	16	8000	3500	Menšie alebo rovné 20	10000
	50	5.1	17	6.6	33			Menšie alebo rovné 20	10000
	80	7.4	22	10.5	45			Menšie alebo rovné 10	15000
	100	7.4	27	10.5	51			Menšie alebo rovné 10	15000
SHF-17-IV	30	8.4	15.2	11.5	29	7000	3500	Menšie alebo rovné 20	10000
	50	15.2	32	25	66			Menšie alebo rovné 20	10000
	80	21	41	26	83			Menšie alebo rovné 10	15000
	100	23	52	38	108			Menšie alebo rovné 10	10000
SHF-20-IV	30	14	26	19	48	6000	3500	Menšie alebo rovné 20	10000
	50	24	53	32	93			Menšie alebo rovné 20	10000
	80	32	70	45	121			Menšie alebo rovné 10	15000
	100	38	78	47	140			Menšie alebo rovné 10	15000
	120	38	83	47	140			Menšie alebo rovné 10	15000
SHF-25-IV	30	26	48	36	90	5500	3500	Menšie alebo rovné 20	10000
	50	37	93	52	177			Menšie alebo rovné 20	10000
	80	60	130	83	242			Menšie alebo rovné 10	15000
	100	64	149	103	270			Menšie alebo rovné 10	15000
	120	64	159	103	289			Menšie alebo rovné 10	15000
	160	64	167	103	298			Menšie alebo rovné 10	15000
SHF-32-IV	50	72	205	103	363	4500	3500	Menšie alebo rovné 20	10000
	80	112	289	159	540			Menšie alebo rovné 10	15000
	100	130	325	208	635			Menšie alebo rovné 10	15000
	120	130	335	205	652			Menšie alebo rovné 10	15000

Otázka: Čo je to prevod s napäťovou vlnou?

Odpoveď: Prevodovka ťažných vĺn je vysoko{0}}presná redukčná prevodovka, ktorá umožňuje-veľmi presné otáčanie a jej najväčšou výhodou je, že umožňuje vysoký výstupný krútiaci moment. Prevodovka pozostáva hlavne z oscilátora a pružného prevodu a ich interakcia umožňuje vysoko presný pohyb.

Otázka: Ako funguje prevod s napäťovou vlnou?

Odpoveď: Prevodovka s deformačnými vlnami funguje tak, že otáčaním oscilátora pohybujete pružným prevodom. Pružné prevody sú nesené vnútornými zubami, ktoré sú spojené s oceľovými guľôčkovými ložiskami vo vnútri oscilátora. Keď sa oscilátor otáča, zuby pružného ozubeného kolesa sú stlačené a dochádza k určitej deformácii, čo spôsobuje, že výstupný hriadeľ má inú rýchlosť otáčania ako vstupný hriadeľ.

Otázka: Aké sú výhody prevodu s deformačnými vlnami oproti iným typom prevodoviek?

Odpoveď: Prevodovka s deformačnými vlnami má vyšší výstupný krútiaci moment a presnosť ako iné typy prevodoviek. Vďaka lepšej schopnosti rozdelenia zaťaženia výstupných prevodov a schopnosti dosiahnuť veľmi nízke chyby spätného pohybu je ideálny pre aplikácie vyžadujúce vysokú presnosť otáčania.
