DT Fixed Station Indexers

Vlastná presnosť vačkového indexéra ±15 oblúkových{1}}sekúnd prevyšuje priemer v odvetví dvakrát. Vlastná presnosť dutého otočného stola menšia alebo rovná 10 oblúkovým-sekundám nastavuje nový štandard pre otočné polohovanie. Mimoriadne presná vôľa P0 -triedy- planetárneho reduktora menšia alebo rovná 1 oblúkovej-minúte stanovuje nový štandard pre presnosť prenosu. Vlastná vôľa harmonického reduktora menšia alebo rovná 5 oblúkovým-sekundám nastavuje nový štandard pre harmonický prenos. Výroba ozubených kolies dosahuje presnosť 5. stupňa ISO/DIN/GB, CNC obrábanie dosahuje ultra-zrkadlovú presnosť ±0,002 mm a odliatky si zachovávajú presnú toleranciu ±0,03 mm. Tieto technické štandardy podporované špičkovými-zariadeniami, ako sú stroje na orezávanie ozubených kolies Kašifuji a drôtové rezačky Seibu{21}, vytvárajú odlišnú konkurenčnú výhodu pre výrobcov zariadení, továrne koncových používateľov a distribútorov.

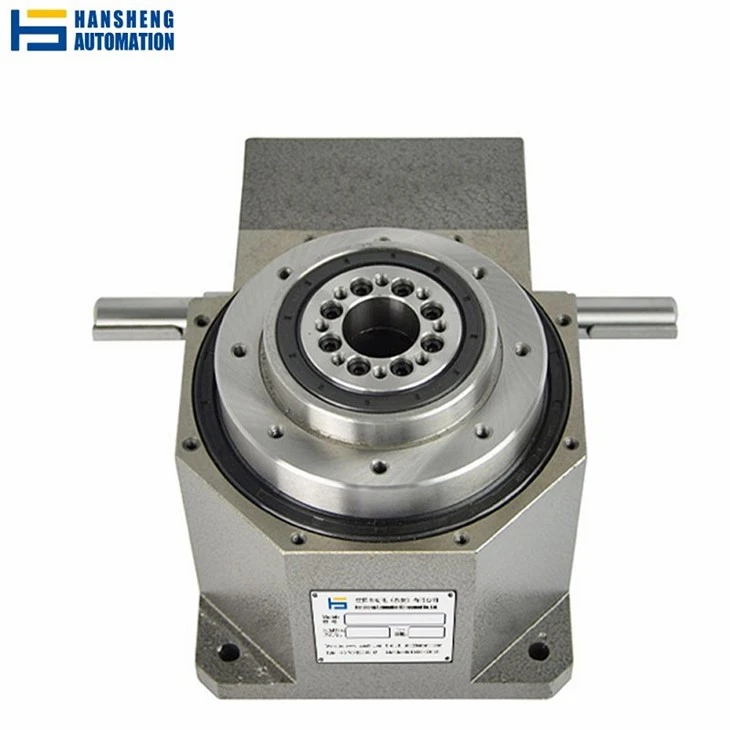

Indexátory pevných staníc DT typu tabuľky (DT Table Type Fixed Station Indexers) sú stolové vačkové indexovacie zariadenia navrhnuté spoločnosťou Hansheng Automation špeciálne pre náročné-automatizačné scenáre. Využívajú integrovanú štruktúru „veľký otočný koniec príruby + veľký-otvor dutého hriadeľa“. Konvexná pevná doska na výstupnom konci zaisťuje mechanickú stabilitu počas indexovania, ktorá je schopná vydržať značné axiálne zaťaženie a vertikálny radiálny tlak. Dutý otvor umožňuje vedenie vodovodných, elektrických, ropovodov a plynovodov, čím eliminuje potrebu dodatočného priestoru na vedenie a robí ich vhodnými pre náročné-automatizačné zariadenia vyžadujúce viac-linkovú integráciu. Vďaka ich efektívnej štruktúre a vysokej tuhosti sú široko používané v synchrónnych automatizačných systémoch s prerušovanou prevodovkou v odvetviach, ako je balenie, elektronika a automobilový priemysel.

Keď sa vstupný hriadeľ otáča, kladička vačky otáča výstupnú vežu o danú krivku posunu, zatiaľ čo sa valí pozdĺž steny rebra. V oblasti, kde sú rebrá rovnobežné s čelnou plochou vačky v statickom rozsahu, sa unášač otáča pozdĺž svojej osi, ale samotná veža sa neotáča. Kužeľové rebrá sú vždy v kontakte s dvoma alebo tromi kladkami vačiek, takže rotácia vstupného hriadeľa sa prenáša rovnomerne na výstupný hriadeľ. Túto vôľu je možné eliminovať otáčaním excentrickej príruby podopierajúcej vstupný hriadeľ a zmenšením vzdialenosti medzi vstupným a výstupným hriadeľom. Tuhosť indexovacieho pohonu môže byť zvýšená vhodným nastavením predpätia v elastickej oblasti kladičky vačky a vačky.

Stolové indexátory DT s pevnou stanicou sú veľkosťou a dizajnom podobné prírubovému typu a používajú sa v širokom spektre aplikácií vyžadujúcich duté hriadele, veľké zaťaženie, priamu automatizáciu rôznych typov mechanizmov a priemyselných strojov pre synchrónnu automatizáciu prerušovaných pohonov a dokážu vydržať veľké axiálne zaťaženia a vertikálne radiálne tlaky. Konvexný pevný diskový povrch na výstupnom konci a dutý hriadeľ s veľkým otvorom môžu byť prispôsobené dynamickým a statickým automatickým periférnym nastaveniam. Dutý vývrt môže prechádzať cez vodné, elektrické, ropovody a plynovody a je široko používaný v ťažkých-automatizačných zariadeniach.

Model a hlavné technické údaje

Fixed Station Indexers je veľmi užitočná aplikácia, ktorá pomáha podnikom, továrňam a iným miestam rýchlo vykonávať rôzne automatizačné úlohy. Nižšie je uvedených niekoľko príkladov aplikácií DT Fixed Station Indexers:
