Ako profesionálny dodávateľ častí obalových strojov spoločnosť Hansheng Automation úspešne poskytla riešenia spoločnostiam pre obaly v krajinách ako Mexiko a Vietnam. Naše výrobky posilňujú svoju výrobu! Ďalej budeme zdieľať niektoré znalosti týkajúce sa výrobných liniek automatických obalov v nádeji, že to pre vás bude užitočné.
Ak je obalový stroj srdcom akejkoľvek automatizovanej výrobnej linky, potom je dopravný systém nepochybne „arteriálny systém“, ktorý prebieha v celom systéme. Ako základná súčasť pomocného zariadenia automatizovanej obalovej linky, návrh a výber dopravného systému priamo určuje účinnosť, stabilitu a flexibilitu celej linky.
Tento článok sa ponorí do niekoľkých hlavných dopravných systémov používaných v obalových linkách - pásových, reťazových a kolieskových dopravníkov - a analyzujte ich príslušné prevádzkové princípy, štrukturálne charakteristiky a scenáre jadrovej aplikácie.
Základná úloha dopravníka
Primárnou úlohou dopravníka je prepravovať obalové materiály a položky, ktoré sa majú zabaliť, ako aj prenos hotového a polo - hotové výrobky medzi procesmi balenia. Jeho úloha však ide ďaleko za to. V moderných procesoch balenia vykonávajú dopravníky aj nasledujúce funkcie:
Ovládanie rytmu a vyrovnávanie:Úpravou rýchlosti sprostredkovania sa môžu produkty zbierať alebo oddeliť, čím sa zabezpečí stabilný tok materiálu pre ďalšie procesy.
Integrácia funkcie:Funkcie, ako je riadenie, odklon, zlúčenie, detekcia a umiestnenie, môžu byť integrované do procesu sprostredkovania, čím sa produkčná linka stane inteligentnejšou.
V závislosti od metódy pohonu sú dopravníky rozdelené hlavne na gravitačné dopravníky a pohonné dopravníky. Gravitačné dopravníky sa spoliehajú na hmotnosť predmetov, ktoré sa pohybujú pozdĺž posúvača na určené miesto, zatiaľ čo poháňané dopravníky sú rozdelené do pásových dopravníkov, reťazových dopravníkov a valčekových dopravníkov. Nasledujúce sa zameriava na poháňané dopravníky.
Pásový dopravca
Prepravy pásov sú jedným z najčastejšie používaných zariadení, ktoré sa týkajú ich jednoduchej štruktúry, spoľahlivej prevádzky a nízkych nákladov.
Pracovný princíp a štruktúra
Pozostáva z uzavretého - slučkového dopravného pásu (zvyčajne vyrobeného z bavlny alebo syntetickej tkaniny) zabalenej medzi hnacou kladkou a poháňanou kladkou. Motor poháňa hnaciu kladku, ktorá zase poháňa dopravný pás kruhovým pohybom trením a prepravuje na ňu položky. Na podporu dopravného pásu a položiek sa pod ňou zvyčajne nainštaluje paleta (pre ľahké zaťaženie a krátke vzdialenosti) alebo valčeky (pre ťažké zaťaženie a veľké vzdialenosti).
Základné aplikácie a funkcie
Konvergencia a oddelenie premennej rýchlosti: Toto je veľmi šikovná aplikácia. Ak majú dva dopravné pásy v sérii rôzne rýchlosti (napríklad rýchlosť V1 prednej časti je väčšia ako rýchlosť V2 zadnej časti), položky sa môžu hromadiť na zadnej časti a dosahovať husté kŕmenie. Naopak, vzdialenosť medzi položkami sa môže zvýšiť, dosahuje prerušované kŕmenie, vytvára podmienky pre procesy, ktoré vyžadujú pevné odstupy, ako je označovanie a kódovanie.
Vylepšenie výkonu: Aby sa prispôsobilo rôznym pracovným prostrediam, ako je vlhké, olejové alebo anti - statické prostredia, rezistencia na opotrebenie, odolnosť proti korózii a anti - Adhézia môže byť významne vylepšenápolytetrafluóretylén (PTFE).

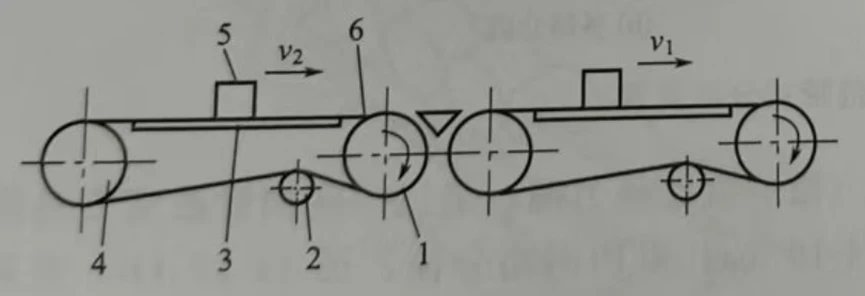

Legenda
Kladka 1 pohon; Kladka 2 napätia;
3-pulley; 4 poháňaná kladka;
5-transportná položka; Belt 6-Conveyor Belt.
Reťazový dopravník
Reťazové dopravníky demonštrujú svoje jedinečné výhody pri sprostredkovaní ťažkých predmetov, čo si vyžaduje presné umiestnenie alebo pri práci v prostrediach nevhodných pre dopravné pásy. Používanie reťazcov ako trakcie aj zaťaženie - zložky ložísk sú primárne kategorizované ako reťazec a reťazec doštičiek.
Reťazové dopravníky
Zvyčajne pozostáva z dvoch alebo viacerých paralelných valčekových reťazcov, vybavených špecializovanými prílohami (ako sú tlače alebo usmernenie), ktoré priamo tlačia alebo ťahajú predmety dopredu. Táto metóda ponúka presné polohovanie a vysoké zaťaženie - ložiskovú kapacitu, vďaka čomu je široko použiteľná.
Reťazové dopravníky
Toto je kľúčová vetva reťazových dopravníkov. Jeho štruktúra, znázornená na obrázku nižšie, pozostáva z početných reťazových dosiek spojených kolíkmi za vzniku plochého, nepretržitého sprostredkovania. Tento typ dopravníka je základom alkoholu a nápojových fliaš, špeciálne navrhnutých na sprostredkovanie stabilných nádob, ako sú sklenené fľaše, fľaše na domáce zvieratá a plechovky. Jeho reťazové dosky sú zvyčajne vyrobené z nehrdzavejúcej ocele, ktoré spĺňajú požiadavky na hygienu potravín, zatiaľ čo nosia - odolné a ľahko sa čistia.
Legenda
1 poháňané ozubené koleso; 2-Accesory; 3-pohonné ozubené koleso;
4 podporujúca železnica; Kladka 5 napätia;
Reťaz 6-conveyor; Položka 7-zaradená
Valčekový dopravník
Valky sú najúčinnejšou voľbou pre objemné, ťažké a ploché - spodné položky.
Princíp a štruktúra prevádzky
Pozostávajú zo série rovnako rozmiestnených valcov zaistených podpornou doskou. Poháňané valcové dopravníky zvyčajne používajú reťazové a reťazové systémy, pričom motor alebo všetky valčeky riadia otáčanie niektorých valčekov, čím sa pohybujú vpred.
Základné aplikácie
Valky sa zvyčajne používajú na konci obalových liniek, konkrétne na sprostredkovanie hotových balíkov, ako sú vlnité kartónové škatule, plastové prenosové škatule a prepravky na pivo. Ich robustná štruktúra a silné zaťaženie - ložisková kapacita ich umožňuje ľahko zvládnuť veľké objemy a ťažké zaťaženie.
Legenda
1 - refleck; 2 - reťaz; 3 - valler; 4 - podporná doska
Stručne povedané, pásové, reťazové a valčekové dopravníky tvoria chrbticu toku materiálu v automatizovaných obalových vedeniach. Každá z nich má svoje vlastné jedinečné silné stránky, ktoré sa navzájom dopĺňajú. Prepravy pásov s ich flexibilitou a cenovo dostupnosťou sú preferovanou voľbou pre ľahké zaťaženie a objemové sprostredkovanie materiálu. Reťazové dopravníky s presnosťou a trvanlivosťou sa používajú predovšetkým na sprostredkovanie fliaš, plechoviek a ťažkých predmetov. Valky, s vysokou kapacitou zaťaženia, sú odborníci na sprostredkovanie hotových kartónov. Hansheng Automation, ako odborník na balenie strojov, je pre váš dopyt skvelou voľbou, ak máte záujem o presnosť a schopnosti našich výrobkov, presných komponentov a obalových strojov.
